HXS320F280103P

数字信号处理器（32位RISC-V DSP）

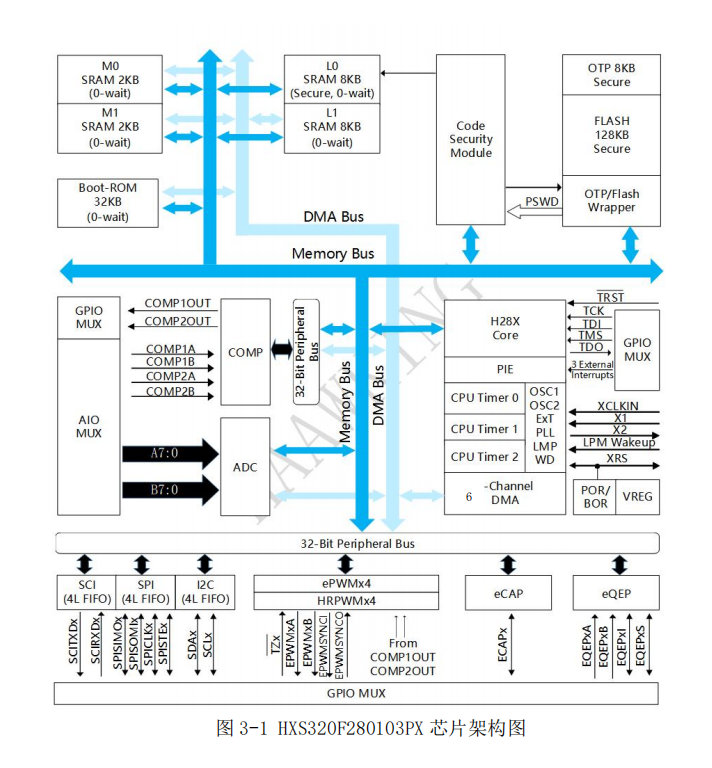

HXS320F280103P是昊芯定点DSC平台上的最新产品，基于自主研发的H28x内核，32位定点RISC-V DSP架构，包含2个比较器的输入/输出、8个ePWM输出（其中4个是HRPWM）、10路ADC采样、1个I2C接口、1个SPI接口和1个UART接口，并支持JTAG调试接口。该芯片采用QFN小封装形式，并封出多达40个PIN脚来满足客户的应用需求，是向模块电源应用市场推出的最新产品，可以支持数字电源、电机控制、高性能通用和稳健应用的设计，适用于低成本的汽车、消费和工业应用，后续将会推出相应系列产品迭代。

核心处理器	H28x
主频	120MHz
总线架构	Harvard
高速通道	DMA*6
增强型外设	ePWM、HRPWM、eCAP、eQEP、ADC、片上温度传感器、比较器
供电电压	3.3V
内部时钟	12MHz*2
定时器	32Bit CPU*3
串口外设	SCI(UART)、SPI、I2C

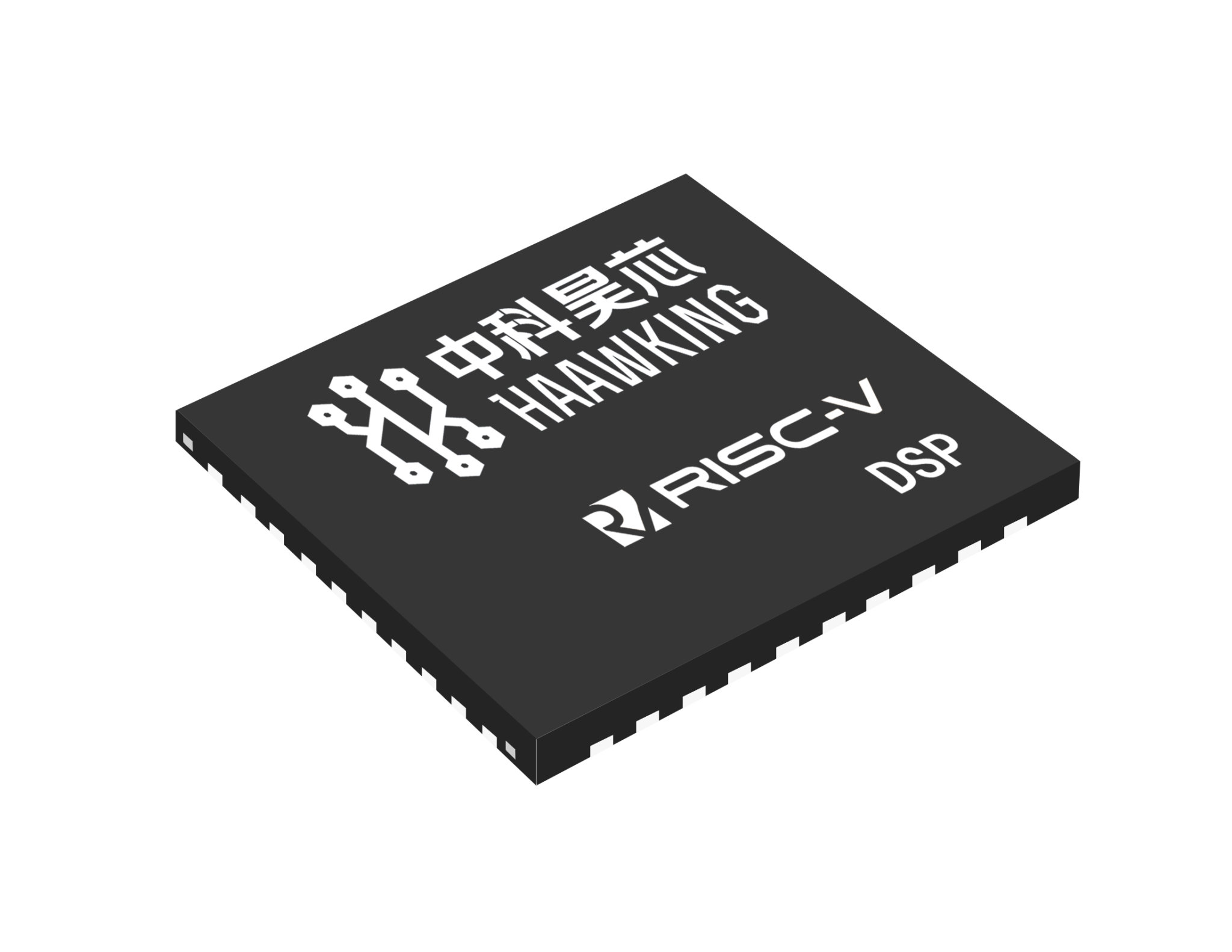

封装选项	QFN(M5)-40
温度选项	S: -40℃至125℃

用户手册
Haawking_DSC280103P_数字信号控制器参考手册_V1.0	PDF-2024-11-15

数据手册
Haawking_DSC280103P_ 数字信号控制器数据手册_v1.0	PDF-2024-11-15

迁移手册

应用笔记
芯教程\|平头哥助力昊芯HX2000系列芯片LIN本地网络互连	html-2023-01-29
芯教程\|平头哥助力昊芯HX2000系列芯片专题SCI串口通讯奇偶校验(二)SCI增强FIFO	html-2023-01-29
芯教程\|平头哥助力昊芯HX2000系列芯片专题SCI串口通讯奇偶校验(一)标准SCI	html-2022-10-13
芯教程\|平头哥助力昊芯HX2000系列芯片CAN网络通信	html-2022-09-23
使用DAPLink实现中科昊芯核心板的调试烧录	html-2022-08-23
芯教程\|平头哥助力昊芯HX2000系列芯片EPWM_PC电源稳压输出	html-2022-08-12
芯教程\|平头哥助力昊芯HX2000系列芯片EPWM_DC空窗滤波功能应用	html-2022-07-28
芯教程\|平头哥助力昊芯HX2000系列芯片QEP电机测速	html-2022-07-04
芯教程\|平头哥助力昊芯HX2000系列芯片电机过流跳闸保护专题(三)比较器超阈值检测	html-2022-06-22
芯教程\|平头哥助力昊芯HX2000系列芯片电机过流跳闸保护专题(二)EPWM_DC数字比较	html-2022-06-13
芯教程\|平头哥助力昊芯HX2000系列芯片电机过流跳闸保护专题(一)EPWM_TZ错误联防	html-2022-06-06
芯教程\|平头哥助力中科昊芯HX2000系列芯片之ECAP_APWM电机备用调速	html-2022-05-23
平头哥助力中科昊芯HX2000系列芯片专题SCI串口通信（三）FIFO中断通信	html-2022-05-18
芯应用\|HXS320F28027PTT在步进电机驱动器的应用	html-2022-05-10
平头哥助力中科昊芯HX2000系列芯片专题SCI串口通信（二）AutoBaud自动波特率	html-2022-04-26
平头哥助力中科昊芯HX2000系列芯片之SCI串口通信专题（一）FIFO通信	html-2022-04-22
芯应用\|HXS320F28027PTT在直流无刷电机驱动器的应用	html-2022-04-11
平头哥CDK助力中科昊芯HX2000系列芯片之双电机有感FOC控制系统专题（四）拓展	html-2022-04-07
平头哥助力中科昊芯HX2000系列芯片之HRCAP高精度脉冲捕获	html-2022-04-07
芯经验—HX320F28034PNT数字信号处理器控制小车	html-2022-03-16
平头哥CDK助力中科昊芯HX2000系列芯片之双电机有感FOC控制系统专题（四）永磁电机双闭	html-2022-03-09
芯经验—指令集、ARM、FPGA、DSP、RISC-V介绍	html-2022-03-07
芯经验——常用存储器形式	html-2022-02-17
平头哥CDK助力中科昊芯HX2000系列芯片之双电机有感FOC控制系统专题（三）永磁电机双闭	html-2021-12-27
昊芯DSP在开关电源行业的应用	html-2021-12-24
平头哥CDK助力中科昊芯HX2000系列芯片之双电机有感FOC控制系统专题（二）永磁电机开环	html-2021-12-20
Haawking DSC28034实例开发教程—eCAN协议通讯例程	html-2021-12-09
平头哥CDK助力中科昊芯HX2000系列芯片之双电机有感FOC控制系统专题（一）	html-2021-12-03
Haawking DSC28027实例程序开发教程—LED_Blink_Flash_EW_120Mhz	html-2021-12-01
Haawking DSC28027实例程序开发教程—SCI_AutoBaud	html-2021-11-23
平头哥CDK助力中科昊芯HX2000系列芯片之PWM电机调速	html-2021-11-19
Haawking DSC28027实例程序开发教程——ADC_PWM_INT	html-2021-11-17
平头哥CDK助力中科昊芯HX2000系列芯片之SPI通信协议	html-2021-11-15
Haawking DSC28027实例程序开发教程——eQEP_ePWM	html-2021-11-12
平头哥CDK助力中科昊芯HX2000系列芯片BLDC系统迁移指南	html-2021-11-05
平头哥CDK助力中科昊芯HX2000系列芯片系统开发	html-2021-11-03
利用中科用昊芯DSP实现PWM占空比控制	html-2021-10-29
利用Timer中断控制LED	html-2021-10-11
Haawking DSC28027开发教程——GPIO控制LED	html-2021-09-09
使用Haawking IDE 新建一个LED闪烁的工程	html-2021-08-20

昊芯开发板

示例程序

Haawking IDE

器件型号	包装数量 \| 包装	封装 \| 引脚	购买渠道	样片	工作温度范围	材料类型	引脚镀层	MSL 等级	质量和可靠性相关报告
HXS320F280103PM5S	490 \| 托盘每盒（10盘）	40引脚QFN 25 mm² 5 x 5	线上购买	样片申请	-40°C 至 125°C	新产品	Sn	Level-3-260C-168HR	点击获取报告
HXS320F280103PM5T	490 \| 托盘每盒（10盘）	40引脚QFN 25 mm² 5 x 5	线上购买	样片申请	-40°C 至 125°C	新产品	Sn	Level-3-260C-168HR	点击获取报告
